ZZFX/ZZFW系列防爆阻火呼吸閥采用不銹鋼、優質鋁合金或鑄鐵制造，重量輕、耐腐蝕性能好。閥板、閥座間的密封面用工程塑料制作。閥閉合時，密封性能良好，達ANSI B16.104Ⅵ級標準。阻火層采用不銹鋼制造，并用多孔阻燃措施，阻火性能優良。整體結構按自力式原理設計，是防爆結構的最佳選擇。

本產品主要應用于石油制品或其他化學溶劑如汽油、煤油、柴油、原油、苯、甲苯、乙醇等介質，因貯運或生產過程中，遇空氣會蒸發或變質，影響產品正常使用。故在上述產品的貯運或生產過程中，在其上面覆蓋一層氮?dú)猓宰柚蛊渲苯优c空氣接觸而蒸發或變質。

向貯罐注入制品或由貯罐向外輸送制品時，或當環境溫度改變等原因都會影響貯罐內覆蓋層壓力波動。本呼吸閥能迅速排除由上述原因引起的壓力波動，維持貯罐內壓力恒定。

本產品應與本廠自力式微壓（氮封）調節閥和帶指揮器操作型自力式壓力調節閥組成一套氮封裝置（詳見各產品說明書）。

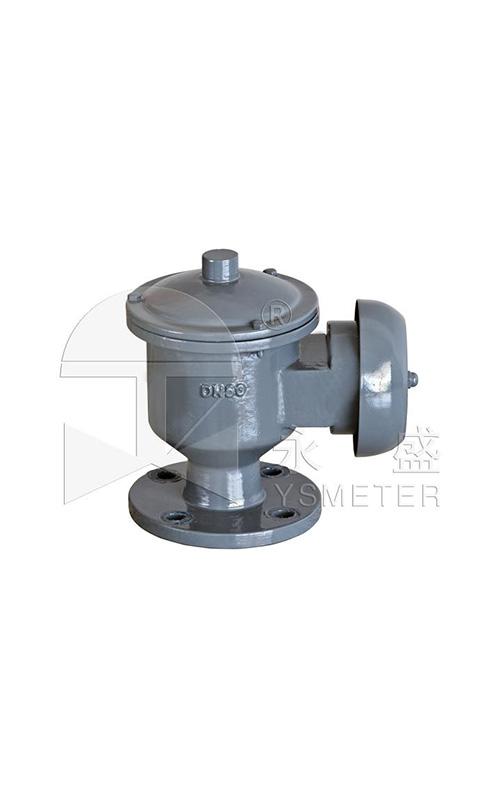

本產品由殼體、閥板、閥座、阻火層及防護罩殼等組成。該閥一般設置在貯罐頂端，用法蘭相連

Image module

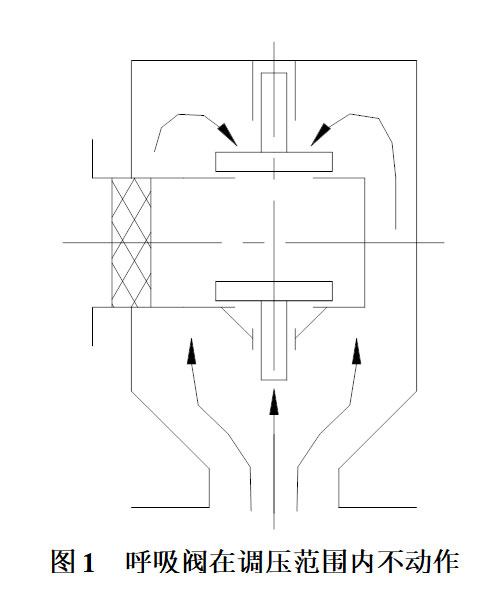

正常狀態下，即貯罐壓力在設定壓力范圍內，呼吸閥上、下閥板均處于閉合狀態，貯罐不向外呼氣，也不向內吸氣（圖1）；

Image module

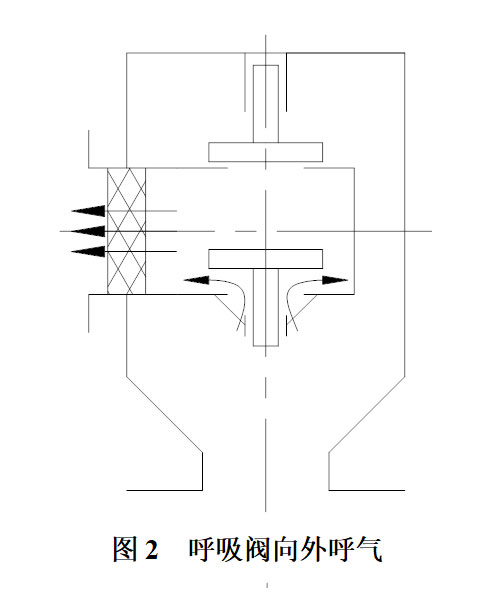

當貯罐內壓力升高時，下閥板被頂開，多余氣體經下閥板與下閥座間的阻火層排入大氣（圖2）;

Image module

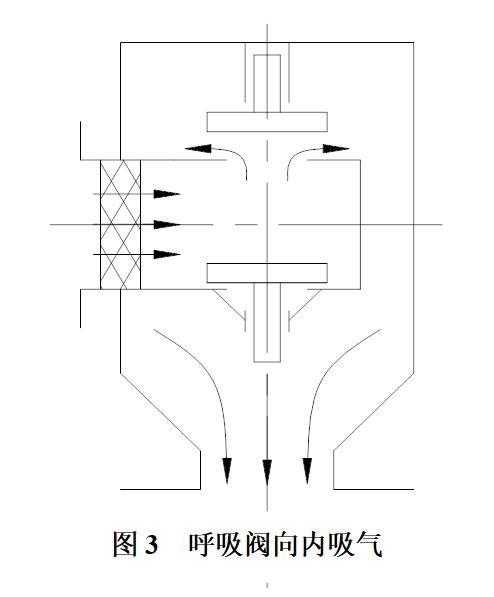

當貯罐內壓力降低（降至負壓）時，此時上閥板開啟，外界大氣經阻火層，由上閥板與上閥座間的間隙流入貯罐（圖3）。

Image module

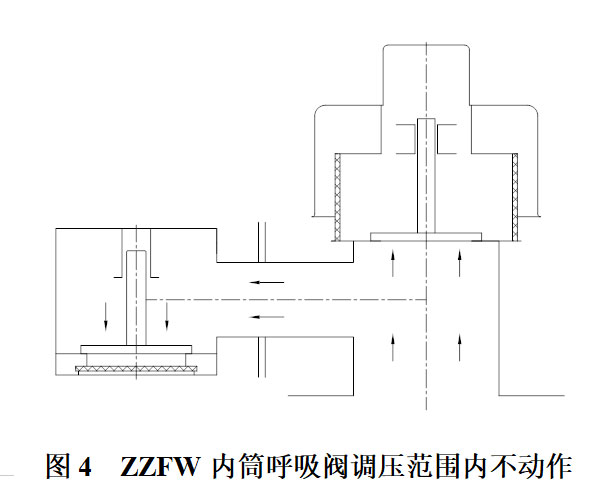

正常狀態下，即貯罐壓力在設定壓力范圍內，呼吸閥上、下閥板均處于閉合狀態，貯罐不向外呼氣，也不向內吸氣（圖4）；

Image module

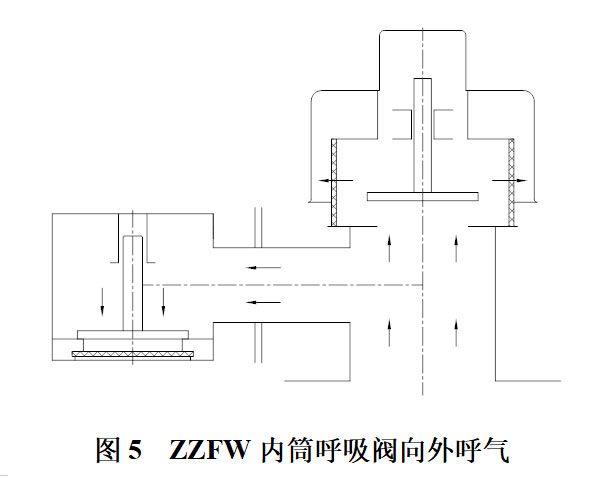

當貯罐內壓力升高時，下閥板被頂開，多余氣體經下閥板與下閥座間的阻火層排入大氣（圖5）;

Image module

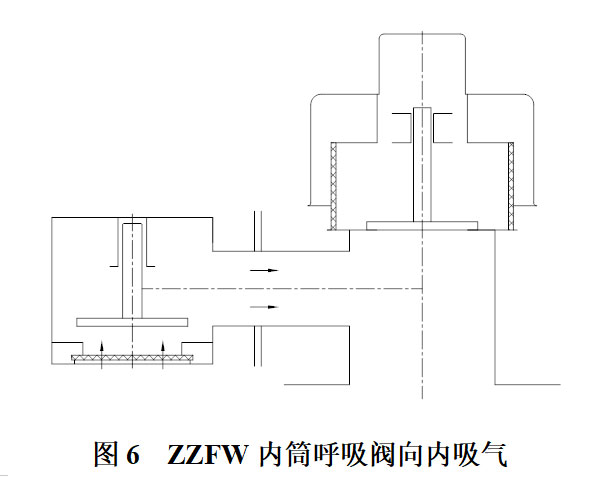

當貯罐內壓力降低（降至負壓）時，此時上閥板開啟，外界大氣經阻火層，由上閥板與上閥座間的間隙流入貯罐（圖6）。

序號零件名稱常用材質
1閥體HT200、WCB、CF8
2閥座WCB、CF8
3閥板304
4阻火層304
5防火罩殼ZL106、304
6密封環PTFE
公稱通徑DN (mm)5080100150200250
公稱壓力PN (MPa)1.0、1.6
調壓范圍 (Pa)呼氣：800、1200、1600
吸氣：-280
調節壓力允差 (Pa)-30～60
工作溫度 (℃)±100
泄漏量等級符合ANSI B16.104 Ⅵ級
法蘭連接形式PN≤1.6MPa按HG/T20592-2009 RF，閥體突面
