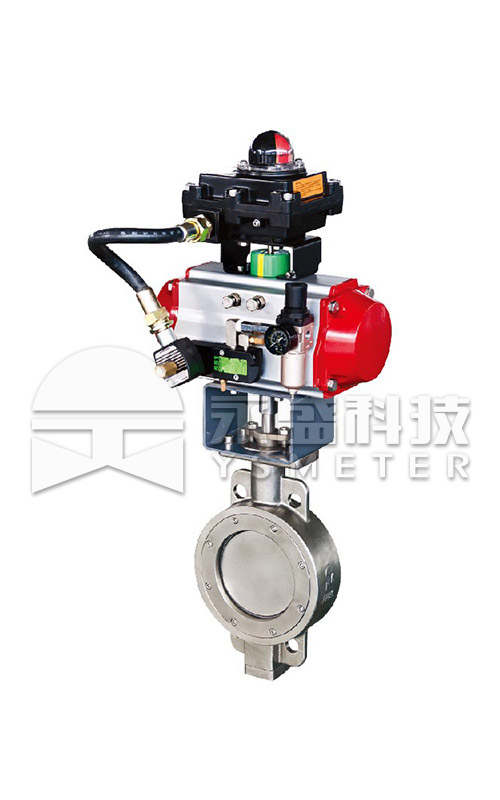

ZSHWB/ZDRWB系列雙偏心蝶閥（簡稱高性能蝶閥）閥板與密封圈采用獨特的偏心結構，具有結構緊湊、切斷性能好、使用壽命長等特點，兼?zhèn)湔{(diào)節和切斷兩種功能。廣泛應用于化工、電力、輕紡、食品、醫藥、造紙等工業部門及市政工程、水廠等管道對自來水、污水、油類液體或空氣、煤氣、天然氣、水蒸氣的介質進行截止或調節流量控制。

本系列產品公稱壓力等級有PN（MPa）0.6、1.0、1.6、4.0；適用流體溫度-60～+450℃；金屬密封型密封等級為Ⅳ級，軟密封型為Ⅵ級，達零泄漏；流量特性為近似等百分比。

  • 閥體采用整體鑄造技術，結構緊湊、體積小、重量輕；
  • 閥板雙偏心安裝。關閉時，閥板向外擴張，達到最佳周邊密封狀態；打開時，閥板與密封圈迅速脫離，有效防止密封圈磨損；
  • 密封圈設計新穎、簡明、免維修；
  • 密封圈形式有軟密封和金屬密封兩種可供選擇，以滿足不同工況要求；
  • 由于采用偏心結構，大大減小了操作扭矩；
  • 流阻小，額定流量系數大，約為同口徑單座閥的3倍；
  • 自清洗能力強，使用壽命長；
  • 閥采用無法蘭結構，工藝管道采用對夾式安裝；
  • 三大類標準執行機構（氣動活塞式、電動）可互換。

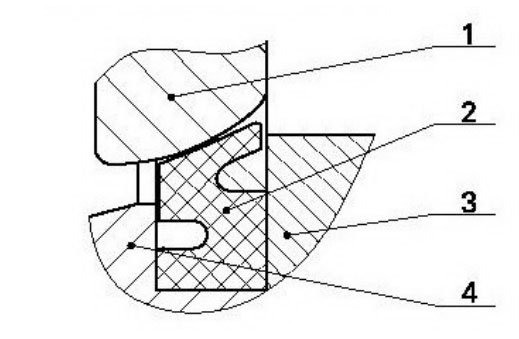

A.增強F4密封圈型閥座

Image module

1、閥板2、密封圈3、壓圈4、閥體

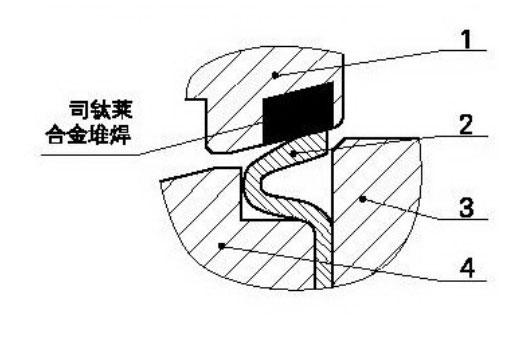

B.彈性金屬密封圈閥座

Image module

1、閥板2、密封圈3、壓圈4、閥體

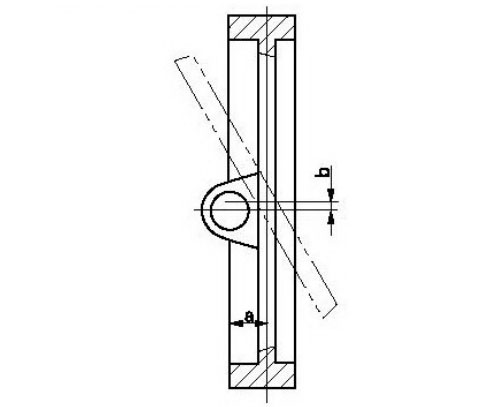

C.偏心原理

Image module

1、閥板2、密封圈3、壓圈4、閥體

偏心蝶閥設計有兩處偏心：閥板的旋轉軸偏離閥板密封面的截面中心；旋轉軸偏離管道中心。

開啟時，閥板密封面上各點同時脫離密封圈，閥板轉動與密封圈之間無擠壓現象，提高了密封圈的壽命。使密封面保持一可自動調整的最佳密封效果。采用橡膠和增強聚四氟乙烯密封圈，泄漏等級為Ⅵ級，達到零泄漏。彈性金屬不銹鋼密封圈，可用于高溫及其他較苛刻的工作場合。

序號項 ??目氣動雙偏心蝶閥電動雙偏心蝶閥
1基本誤差＜(%)±2.5±2.5
2回 ???差＜(%)2.52.0
3死 ???區＜(%)2.03.0
4始終點偏差＜(%)始點±2.0±1.5
終點
5額定轉角偏差＜(%)+2.5+0.5
6額定流量系數偏差＜(%)+10

注：本產品性能指標貫徹GB/T4213-2008。



1、額定流量系數

公稱通徑DN(mm)506580100125150200250300350
額定流量系數Kv10015020040562011502030315045506200
氣動活塞式單作用8383100100125143160190210240
扭矩（Nm）202050501002003004006001000
雙作用63638383100125143160190210
扭矩（Nm）202050501002003004006001000
公稱通徑DN(mm)40045050060070080090010001200
額定流量系數Kv81001026013500198002700035700446005508081000
氣動活塞式單作用270270300300350400HAW35SHAW40SHAW50S
扭矩（Nm）1600160020002000250036006100870014000
雙作用240240240240270300350400HAW35
扭矩（Nm）1900190019001900260035005700810016000



2、主要技術參數

公稱通徑DN(mm)DN50～1200
公稱壓力PN(MPa)0.6、1.0、1.6、4.0（DN80～400）
固有流量特性近似等百分比
固有可調比R50
額定轉角（°）80
氣動執行機構形式單作用、雙作用
氣源壓力（MPa）執行器氣源壓力推薦0.5MPa使用
電源電壓220V.AC ?50Hz ???380V.AC ?50Hz（三相）
輸入信號4～20mA.DC、0～10mA.DC、1～5V.DC或以上信號分程控制
連接形式對夾式
工作溫度(℃)碳鋼：-20～425℃、不銹鋼：-40～595℃

注：1、特殊要求可按照客戶指定生產；

2、法蘭可按ANSI、JIS等法蘭標準制造。

表4 ??????????????????????????????????????????????????????????????????????單位：kgf/cm2

壓力

溫度

PN16PN40PN64
WCBCF8WCBCF8WCBCF89
-196～-20—16.0—40.0—64.0
-20～10016.016.040.040.064.064.0
15016.016.040.040.064.064.0
20016.016.040.040.064.064.0
25014.015.036.038.056.060.0
30012.514.032.036.050.056.0
35011.013.228.034.045.053.0
40010.012.525.032.040.050.0
4259.012.022.030.736.048.4
4506.711.517.029.526.546.8
500—10.5—26.5—42.5
525—9.9—24.6—39.2
560—9.0—22.0—36.0
閥 ?體WCB、CF8、CF8M
閥 ?板CF8、CF8MCF8、CF8M +?Stellite
密封圈PTFE304
壓 ?圈WCB、CF8、CF8M
填 ?料聚四氟乙烯、柔性石墨
墊 ?片石墨纏繞墊、F4
泄漏等級Ⅵ級Ⅳ級
閥座泄漏量（l/h）微氣泡級①10-4×Kv
溫度范圍（℃）-20～200-20～450



DN

mm

執行機構7583100125143160190210240270300350400HAW35SHAW40SHAW50S
扭矩(Nm)304080125230320550677100016121929270036006100870014000
50軟密封1.02.0
金屬密封0.51.01.8
65軟密封0.61.12.5
金屬密封0.20.61.01.6
80軟密封0.41.02.0
金屬密封0.40.81.2
100軟密封0.61.02.0
金屬密封0.30.81.6
125軟密封0.40.92.0
金屬密封0.41.01.6
150軟密封0.41.02.2
金屬密封0.31.02.0
200軟密封0.20.61.6
金屬密封0.20.81.6
250軟密封0.21.22.5
金屬密封0.30.62.0
300軟密封0.61.42.5
金屬密封0.20.61.6
350軟密封0.61.12.2
金屬密封0.20.61.2
400軟密封0.20.82.0
金屬密封0.10.61.01.6
450軟密封0.61.22.0
金屬密封0.20.61.6
500軟密封0.20.61.62.0
金屬密封0.30.61.22.0
600軟密封0.41.01.31.8
金屬密封0.30.61.6
700軟密封0.40.92.0
金屬密封0.20.61.4
800軟密封0.30.81.8
金屬密封0.41.22.0
900軟密封0.51.6
金屬密封0.41.0
1000軟密封0.31.2
金屬密封0.30.8
1200軟密封0.41.0
金屬密封0.4

注：1)?氣源壓力按0.5MPa計算；

2) 表中允許壓差為本公司標準配置值，可根據用戶工況選擇更大扭矩的執行機構。





DN

(mm)

執行機構7583100125143160190210240270300350400HAW35
扭矩(Nm)507011327543365090011851787270035005700810016000
50軟密封2.5
金屬密封1.6
65軟密封2.23.0
金屬密封0.61.2
80軟密封0.82.0
金屬密封0.41.2
100軟密封1.02.2
金屬密封0.20.81.6
125軟密封0.21.02.0
金屬密封0.61.01.6
150軟密封0.21.01.52.2
金屬密封0.81.22.5
200軟密封0.81.62.5
金屬密封0.20.81.8
250軟密封0.41.62.5
金屬密封0.41.02.5
300軟密封0.21.22.2
金屬密封0.11.01.8
350軟密封0.82.0
金屬密封0.40.82.0
400軟密封0.41.62.5
金屬密封0.20.61.6
450軟密封0.31.01.82.2
金屬密封0.81.2
500軟密封0.81.41.8
金屬密封0.31.01.4
600軟密封0.41.11.41.8
金屬密封0.20.71.22.0
700軟密封0.40.92.0
金屬密封0.20.61.4
800軟密封0.30.81.8
金屬密封0.41.22.0
900軟密封0.51.6
金屬密封0.41.0
1000軟密封0.31.2
金屬密封0.30.8
1200軟密封0.41.0
金屬密封0.4

注：1) 氣源壓力按0.5MPa計算；

2) 表中允許壓差為本公司標準配置值，可根據用戶工況選擇更大扭矩的執行機構。





DN

(mm)

執行機構01020304050607080910111213141516
扭矩(Nm)5010020030040060010001200200025003500500052006000800016000
50軟密封1.02.5
金屬密封0.61.6
65軟密封0.92.2
金屬密封0.21.0
80軟密封0.82.0
金屬密封0.81.4
100軟密封0.21.02.2
金屬密封0.20.81.6
125軟密封0.21.02.0
金屬密封0.61.01.6
150軟密封0.21.01.52.2
金屬密封0.81.22.5
200軟密封0.81.62.5
金屬密封0.20.81.8
250軟密封0.41.62.5
金屬密封0.41.02.5
300軟密封0.21.22.2
金屬密封0.11.01.8
350軟密封0.62.0
金屬密封0.40.82.0
400軟密封0.41.62.5
金屬密封0.20.61.6
450軟密封0.31.01.82.2
金屬密封0.81.2
500軟密封0.81.72.0
金屬密封1.01.4
600軟密封0.61.11.41.8
金屬密封0.81.22.0
700軟密封0.40.91.42.0
金屬密封0.20.61.02.0
800軟密封0.30.81.21.8
金屬密封0.20.61.02.0
900軟密封0.21.81.11.8
金屬密封0.20.61.4
1000軟密封0.20.81.5
金屬密封0.41.0
1200軟密封0.61.6
金屬密封0.4

注：1) 表中允許壓差為本公司標準配置值，可根據用戶工況選擇更大扭矩的執行機構。
