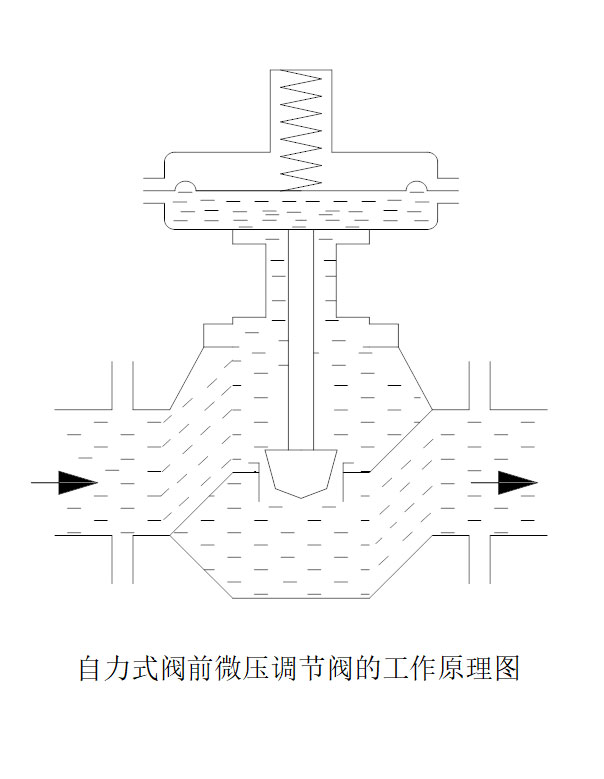

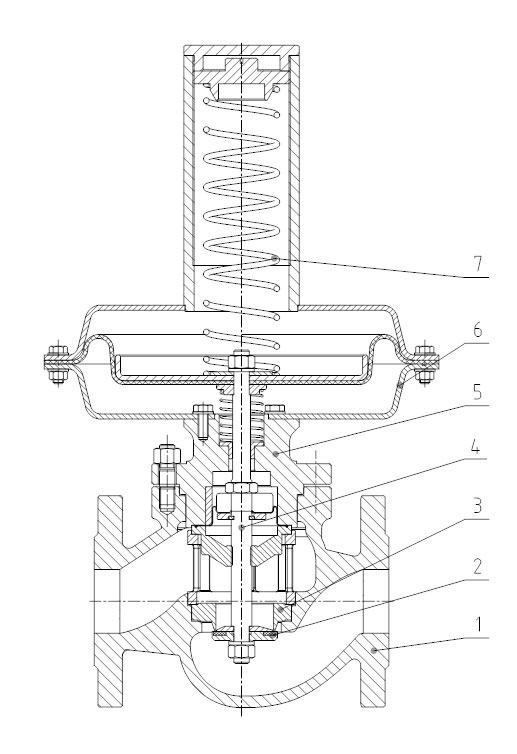

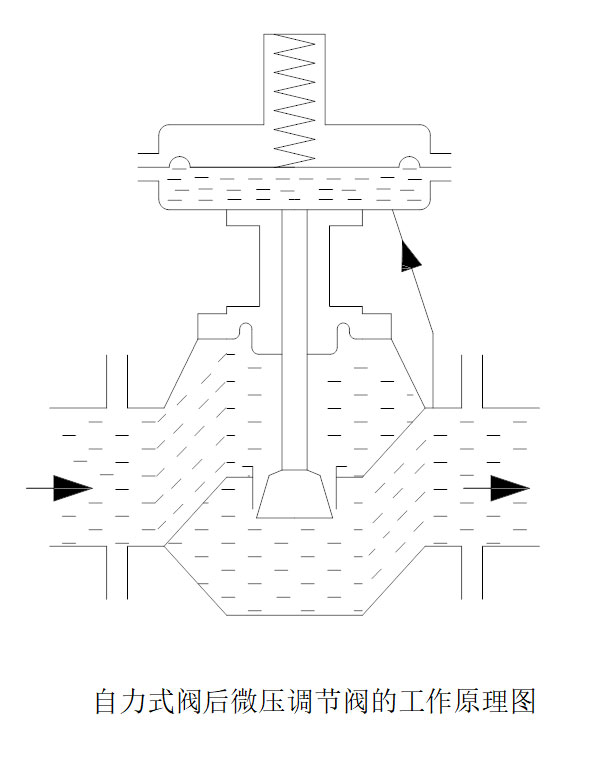

購買咨詢ZZV系列自力式微壓調節閥ZZV系列自力式微壓調節閥是不需要任何外加能源，利用被調介質自身能量而實現自動調節的執行器產品。該產品采用平衡型單座閥快開流量特性調節機構，介質壓力穩定，調節精度高，用于微壓控制，密封性能安全可靠，在運行期間可任意對設定值進行調整等特點。因而它適用于各種工業爐燃燒系統燃料氣體、石油在制品或油庫貯罐保護氣體與熱處理保護氣體的微壓自動調節等場合。 該系列產品具有以下特點1、無需外加驅動能源，設備費用低；2、結構簡單，維護工作量小；3、設定點可調且范圍寬，便于用戶連續調整；4、閥內采用壓力平衡結構，確保介質壓力穩定;5、本體取壓，管路安裝方便；6、無填料、無摩擦式活動組件，調節靈敏、控制精度高。 工作原理1、自力式閥后微壓調節閥的工作原理：自力式閥后微壓調節閥(B型),其初始閥芯的位置在開啟狀態。當閥前壓力P1通過閥芯、閥座的節流后變?yōu)殚y后壓力P2，P2并經過導壓管輸入下膜室作用在膜片上，其作用力與彈簧的反作用力相平衡時的閥芯位置決定了閥門的開度，從而控制閥后的壓力。當閥后壓力P2增加時，P2作用在膜片上的作用力也隨之增加。此時，膜片上的作用力大于彈簧設定的反作用力，使閥芯關向閥座位置，導致閥的開度減小，P2降低，直到膜片上的作用力與彈簧的反作用力相平衡為止，從而使P2降為設定值。同理，當閥后壓力P2降低時，動作方向與上述相反。2、自力式閥前微壓調節閥的工作原理：自力式閥前微壓調節閥(K型),其初始閥芯的位置在關閉狀態。當閥前壓力P1通過閥芯、閥座的節流后變?yōu)殚y后壓力P2，同時P1經過閥內腔直達下膜室作用在膜片上，其作用力與彈簧的反作用力相平衡時的閥芯位置決定了閥門的開度，從而控制閥前的壓力。當閥前壓力P1增加時，P1作用在膜片上的作用力也隨之增加。此時，膜片上的作用力大于彈簧設定的反作用力，使閥芯遠離閥座位置，導致閥的開度減大，P1降低，直到膜片上的作用力與彈簧的反作用力相平衡為止，從而使P1降為設定值。同理，當閥后壓力P1降低時，動作方向與上述相反。 主要零件常用材料序號零件名稱常用材質1閥體WCB、CF8、CF8M2閥座304、3163閥芯NBR、PTFE4閥桿304、3165閥蓋304、3166膜蓋20、3047彈簧60Si2Mn、50CrVA8膜片NBR、EPDM、FKM 規格與技術參數1、ZZV標準型的主要技術參數in(DN)1/2”（15）3/4”(20)1”(25)1 1/4”(32)1 1/2”(40)2”(50)2 1/2”(65)3”(80)4”(100)5”(125)6”(150)額定流量系數Kv2.546818304570120200320額定行程L(mm)102030執行機構型式薄膜式：600、200、100cm2（根據壓力選擇相應執行機構大?。?/td>公稱壓力PN(MPa)1.0、1.6、CL150固有流量特性快開作用方式壓閉型（控制閥后型）、壓開型（控制閥前型）閥結構型式單座壓力平衡型固有可調比R30調節精度(%)±5介質溫度(℃)氣體＜120℃允許泄漏量Ⅵ、零泄漏（軟密封）法蘭連接形式PN1.6MPa按HG/T20592-2009 RF，閥體突面壓力調節范圍(KPa)0.3～3、0.5～5、4～12、10～3020～60、40～80、60～1002、ZZV標準型的主要技術參數 ????KV≤4公稱通徑DN(mm)15 ???20 ??25閥座直徑dn(mm)20額定流量系數Kv0.20.320.50.81.21.62.54注：1、特殊要求可按照客戶指定生產，2、法蘭可按ANSI、JIS等法蘭標準制造；3、小流量時，閥座直徑不變，通過閥芯節流件達到用戶要求。 新型自力式微壓調節閥選型樣本下載
