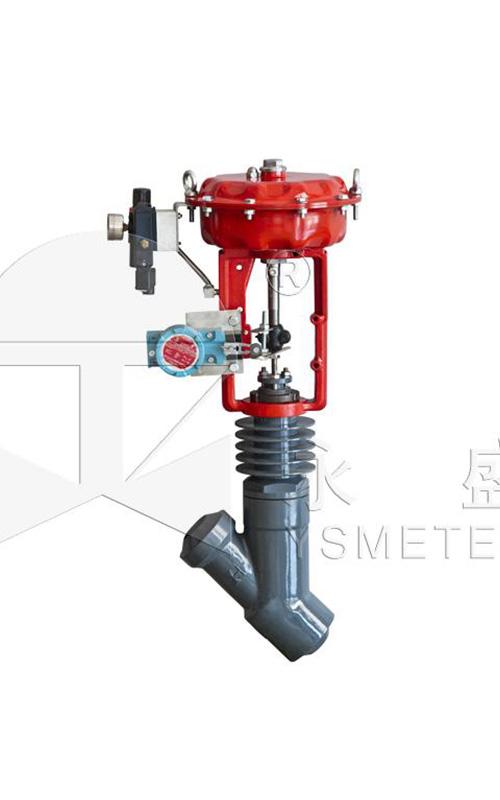

ZMQSY/ZDLSY系列氣動/電動Y型疏水閥是本公司根據熱電廠設備疏水而專業開發設計生產的新一代蒸汽疏水閥，該產品接近直線的流通設計，減小流阻，二次節流原理，減少沖蝕，提高壽命。閥芯、閥座采用整體硬質合金，關閉內漏≤Ⅵ級，閥座壓緊式結構，可拆卸中腔密封設計，杜絕外漏，檢修方便等特點，還可在易燃，易爆場合使用，根據控制系統或調節儀表的信號，切斷或開啟閥門，從而實現對被控參數的使用要求。因此它廣泛應用于火電廠等行業的遠程控制。

Image module

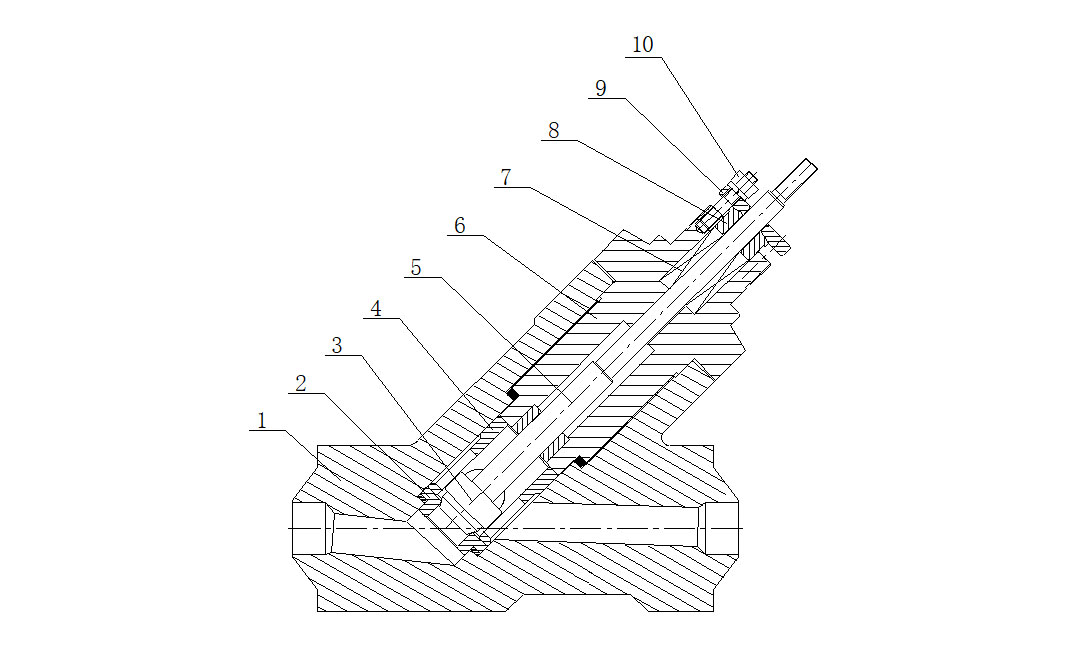

序號零件名稱常用材料
1閥??體WCB、WC6、WC9
2閥??座304、316+司太萊合金、司太萊合金
3閥??芯304、316+司太萊合金、司太萊合金
4閥??籠304、316
5閥??桿304、316
6閥??蓋WCB、WC6、WC9
7填??料柔性石墨
8填料壓蓋304
9填料壓板304
10雙頭螺柱35CrMo
公稱通徑DN（mm）20253240506580100
額定流量系數Kv581217294370110
額定行程L（mm）2030
執行機構型號ZM10-1ZM10-2ZM10-2/ZM10-3
膜片有效面積（cm2）210320320/720
公稱壓力PNPN16、40、64、100（150lb、300lb、600lb）
固有流量特性快開
氣源壓力(MPa）0.4～0.6
電動執行機構根據閥門所需推力和行程選擇
電源電壓220V.AC ?50Hz ???380V.AC ?50Hz（三相）

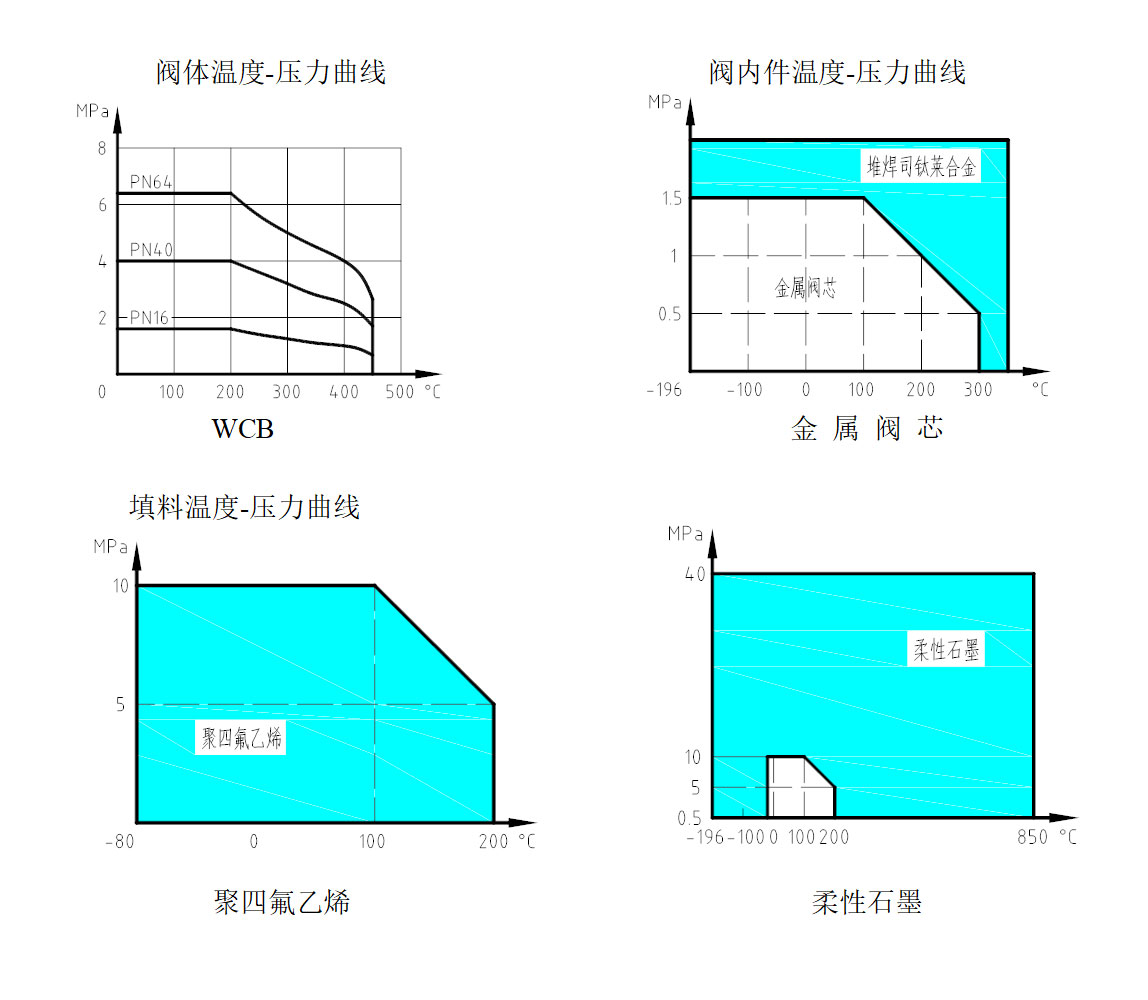

工作溫度t（℃）標準型-20～220℃
散熱型碳鋼：-20～425℃、鉻鉬鋼：-20～550℃
泄漏等級≤Ⅵ級
連接形式對焊式
選購附件定位器、空氣過濾減壓器、電磁閥、限位開關、手輪(側裝)

注：1、特殊要求可按照客戶指定生產。

序號項 ??目標準型智能閥散熱、低溫型智能閥
1基本誤差＜(%)±1±2.5
2回 ???差＜(%)12.5
3死 ???區＜(%)0.41
4始終點偏差＜(%)±1±2.5
5???額定行程偏差＜(%)+2.5+2.5

注：本產品性能指標高于GB/T4213-2008。

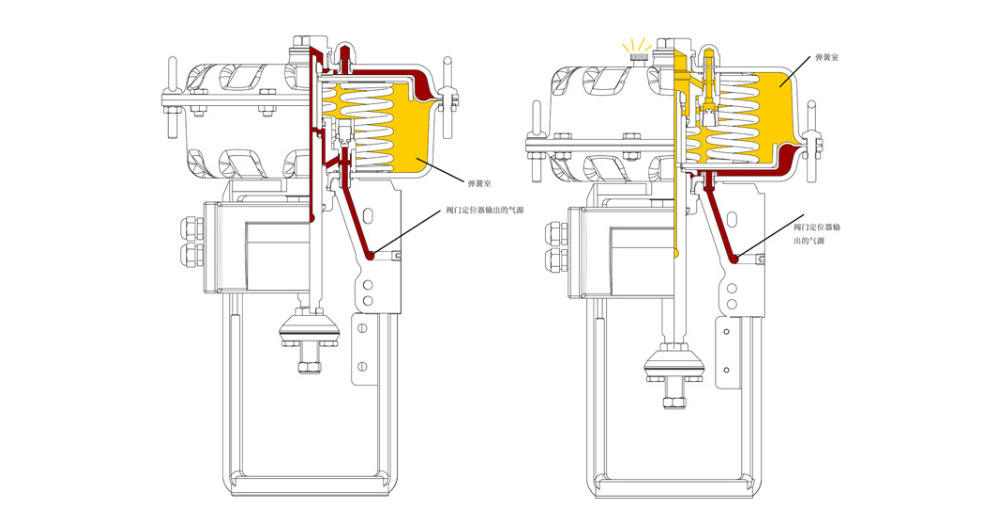

ZM10系列氣動多彈簧執行機構由于采用了模塊化的設計，所以只需局部進行簡單的拆、裝就可以實現氣開和氣關兩種作用方式的轉換。執行機構與閥門定位器之間的氣路連接采用了內部連通的組合方式，并可將定位器排出的氣體注入彈簧室一側，使彈簧室內產生略高于外部環境大氣壓的壓力，以免外部環境中帶有腐蝕性的氣體被吸入，腐蝕彈簧等零部件。

Image module

氣開式（FC）：當氣源故障時，執行機構彈簧將閥關閉。

型號膜片面積 (cm2)彈簧數量行程 (mm)彈簧范圍 (KPa)推力 (KN)
ZM10-121032075 ～ 1501.6
6150 ～ 3003.2
ZM10-232033075 ～ 1502.4
6150 ～ 3004.8
ZM10-3720630150 ～ 22510
9180 ～?27013
12220 ～?33016

氣關式（FO）：當氣源故障時，執行機構彈簧將閥打開。

型號

膜片面積

(cm2)

彈簧數量

行程

(mm)

彈簧范圍 (KPa)推力(KN) ?供氣壓力(MPa)
0.20.30.40.50.6
ZM10-121032075 ～ 1501.03.25.27.29.4
6150 ～ 300––2.14.26.3
ZM10-232033075 ～ 1501.64.88.011.214.4
6150 ～ 300––3.26.49.6
ZM10-372033075 ～ 1136.313.520.627.9–
6150 ～ 225––12.619.827
基本型號輸出推力（KN）最大行程技術參數
PSL2022.050

電源：AC220V ?50HZ



防護等級：IP67



輸入信號：4～20mA



輸出信號：4～20mA

PSL2044.050
PSL2088.050
PSL21010.050
PSL31212.050
PSL32020.050
