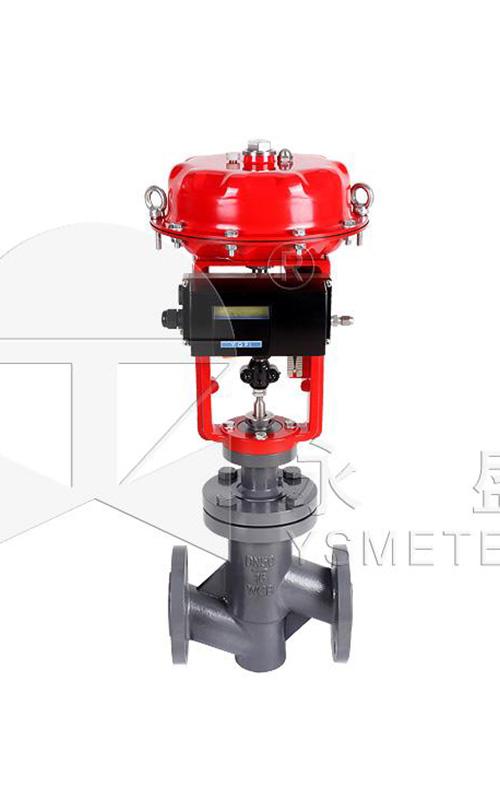

YSIQ(D)10F系列氣/電動智能型襯氟塑單座調節閥是國家2010年火炬計劃項目，擁有多項國家專利。該閥采用了通用性及互換性強的模塊化設計，結構緊湊。閥體內腔、閥芯、閥座、閥桿均包覆3mm厚的聚全氟乙丙烯（簡稱FEP），能抗所有化學介質（包括濃硫酸、強堿和王水）的腐蝕。采用聚四氟乙烯材質的波紋管和填料雙重密封，一旦波紋管損壞，調節閥填料可起到第二道的保護性密封。具有結構緊湊、體積小、重量輕、耐腐性好、密封性好、流量特性精確、維護方便等特點。配用多彈簧執行機構或電動執行機構，可用于苛刻的工作條件。特別適用于允許泄漏量小、閥前后壓差不大的工作場合。

YSIQ10F系列氣動智能型襯氟塑單座調節閥配用ZM10型多彈簧高強度執行機構和智能型閥門定位器；YSID10F系列電動智能型襯氟塑單座調節閥配用智能型電動執行機構。

ZM10型多彈簧高強度執行機構采用模塊化設計，可在現場方便更換正、反作用形式，并能對彈簧進行有效的防腐蝕保護，從而延長了執行機構的使用壽命，方便了用戶的使用。執行機構與智能電氣閥門定位器的配套采用了無管路連接的設計，提高了調節閥的抗震性能、使用穩定性與調節精度，滿足對工況的精確調節。

本系列產品有標準型、波紋管密封型等型式。產品公稱壓力等級有PN（MPa）1.0、1.6（150lb）；閥體口徑范圍DN（mm）15～250（1/2”～10”）；適用流體溫度-40～+200℃范圍內；泄漏量標準有Ⅳ級、Ⅴ級、Ⅵ級；流量特性有直線、等百分比。多種品種規格可供選擇。

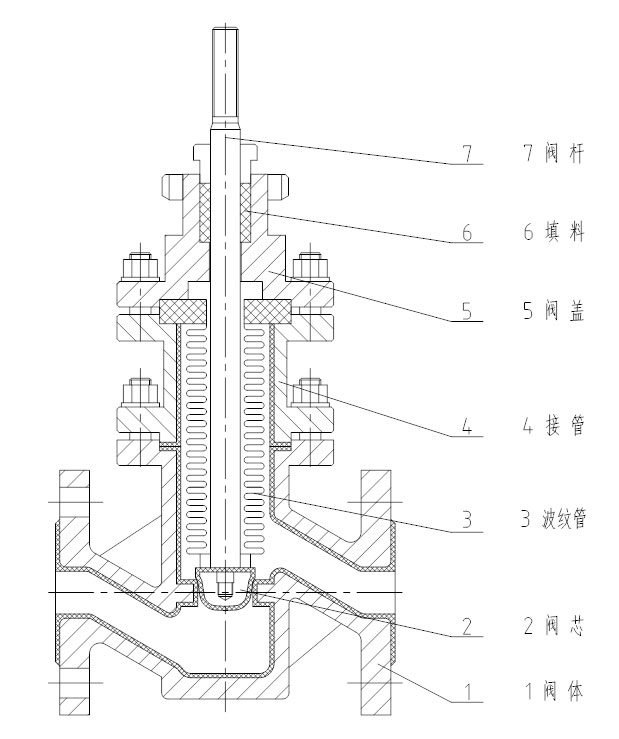

序號零件名稱常用材料
1閥 ?體WCB、CF8、CF8M ??內襯F46、PFA
2閥 ?芯304、316 ?內襯F46、PFA
3波紋管PTFE
4接 ?管WCB、CF8、CF8M ??內襯F46、PFA
5閥 ?桿304、316 ?內襯F46、PFA
6閥 ?蓋WCB、CF8、CF8M ??內襯F46、PFA
7填 ?料PTFE

*以上為常用材料，具體牌號以訂貨合同為準。

形 ???式頂部導向單座
公稱通徑DN15～DN250（1/2”～10”）
公稱壓力PN10、16（150lb）
固有流量特性等百分比、直線
固有可調比30﹕1
使用溫度-40~200℃
閥蓋形式波紋管密封型、填料密封型
閥座泄漏量Ⅳ級、V級、Ⅵ級
序號項 ??目智能型襯氟塑單座調節閥
1基本誤差＜(%)≤±5
2回 ???差＜(%)≤5
3死 ???區＜(%)≤5
4始終點偏差＜(%)±2.5
5???額定行程偏差＜(%)+4

注：本產品性能指標高于GB/T4213-2008。

閥座直徑dn(mm)3240506580100125150200250
流量系數Kv直線13.22235.25577110176264440610
等百分比1220325070100160240400560
額定行程 mm16253060
閥座直徑dn(mm)456781012152025
流量系數Kv直線0.020.050.080.120.20.320.50.8
等百分比––––––––1.22.03.258
額定行程 mm1016

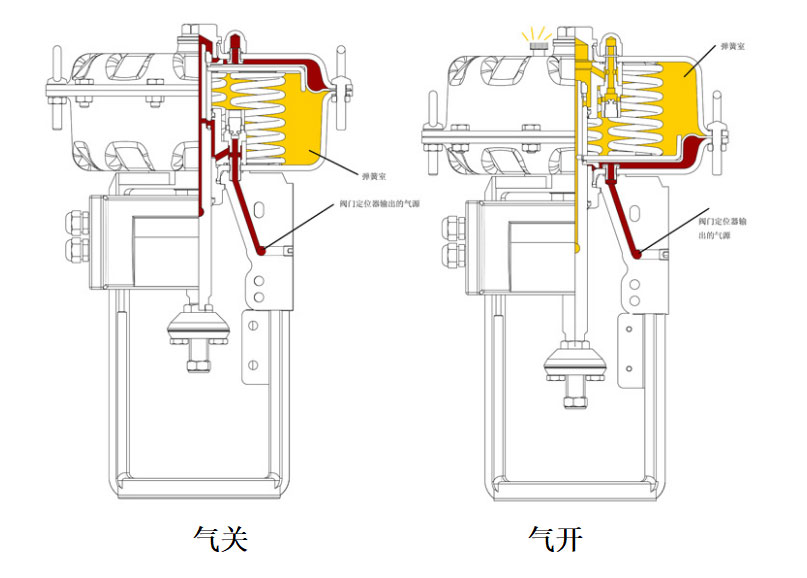

ZM10系列氣動多彈簧執行機構由于采用了模塊化的設計，所以只需局部進行簡單的拆、裝就可以實現氣開和氣關兩種作用方式的轉換。執行機構與閥門定位器之間的氣路連接采用了內部連通的組合方式，并可將定位器排出的氣體注入彈簧室一側，使彈簧室內產生略高于外部環境大氣壓的壓力，以免外部環境中帶有腐蝕性的氣體被吸入，腐蝕彈簧等零部件。

Image module
型號膜片面積?(cm2)彈簧數量行程?(mm)彈簧范圍?(KPa)推力?(KN)
ZM10-121032075 ～ 1501.6
6150 ～ 3003.2
ZM10-232033075 ～ 1502.4
6150 ～ 3004.8
ZM10-372036075 ～ 1505
6150 ～ 30010
9180 ～ 37013
12220 ～ 44016
型號

膜片面積

(cm2)

彈簧數量

行程

(mm)

彈簧范圍

(KPa)

推力(KN) ?供氣壓力(MPa)
0.20.30.40.50.6
ZM10-121032075 ～ 1501.03.25.27.29.4
6150 ～ 300––2.14.26.3
ZM10-232033075 ～ 1501.64.88.011.214.4
6150 ～ 300––3.26.49.6
ZM10-372036075 ～ 1503.610.818.025.232.4
6150 ～ 300––7.214.421.6

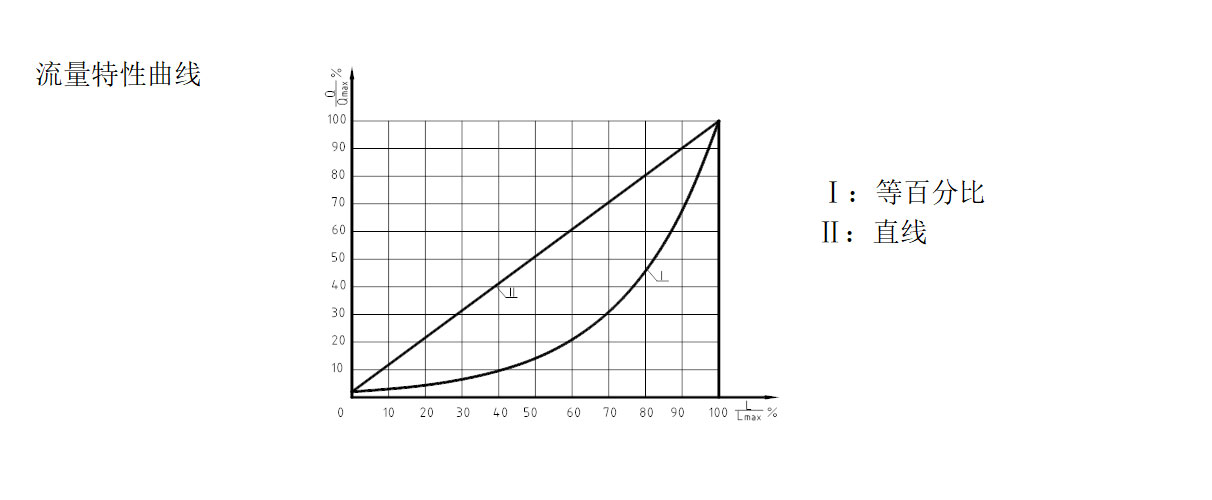

L/Lmax

Q/Qmax

特性

0102030405060708090100
直 ?線211.821.631.441.25160.870.680.490.2100
等百分比234.376.59.614.120.930.945.767.6100
公稱通徑行程執行機構型號作用形式：氣開作用形式：氣關
彈簧數量
3691233366
最小供氣壓力（MPa）
DN (mm)mmcm20.20.350.420.490.30.450.60.450.6
1516

ZM10-1

210

2.02.0－－2.0－－2.0－
202.02.0－－2.0－－2.0－
252.02.0－－2.02.0－2.02.0
321.52.0－－2.02.02.02.02.0
4025

ZM10-2

320

1.32.0－－2.02.02.02.02.0
501.02.0－－2.02.02.02.02.0
65300.721.4－－1.42.02.01.42.0
800.470.94－－0.941.882.00.941.88
1000.30.61－－0.611.221.830.611.22
12560

ZM10-3

720

0.440.881.01.20.881.762.00.881.76
1500.30.610.730.890.611.221.830.611.22
2000.170.340.410.50.340.681.020.340.68
2500.110.230.270.350.230.460.660.230.46
公稱通徑行程執行機構輸出力（KN）
DN (mm)mm0.82356.51016254060
15162.02.0
202.0
251.612.0
321.862.0
40250.961.62.0
500.81.21.62.0
65300.61.11.32.0
800.50.720.921.492.0
1000.210.460.620.961.522.0
125600.370.620.981.642.0
1500.260.420.681.11.71
2000.220.390.641.041.62
2500.180.320.510.821.23
