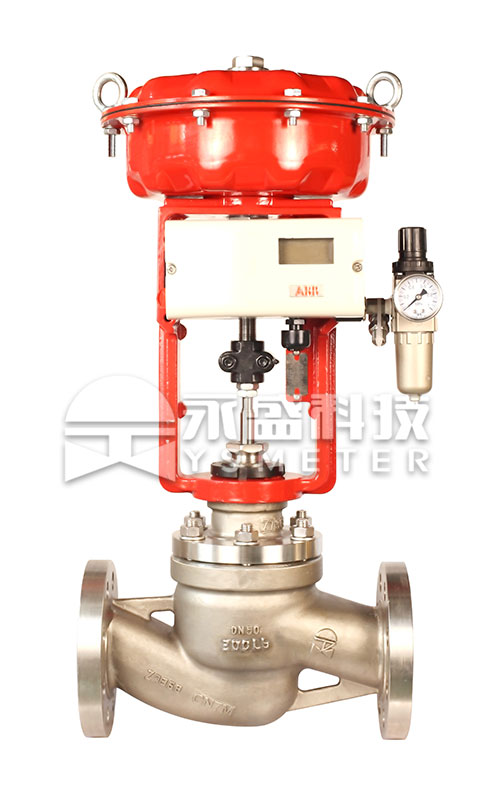

YSIQ(D)70系列氣/電動智能型高壓調節閥采用獨特的設計、特殊的硬化處理，能夠有效的防止閃蒸氣蝕，大大提高了高壓差調節閥的使用壽命和調節性能，每一款調節閥都為用戶量身訂制。

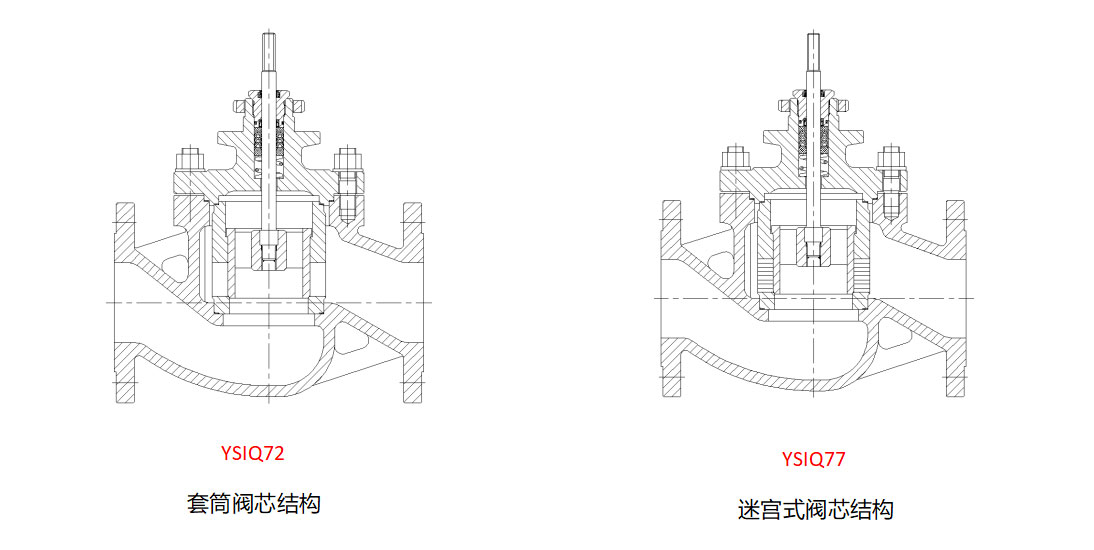

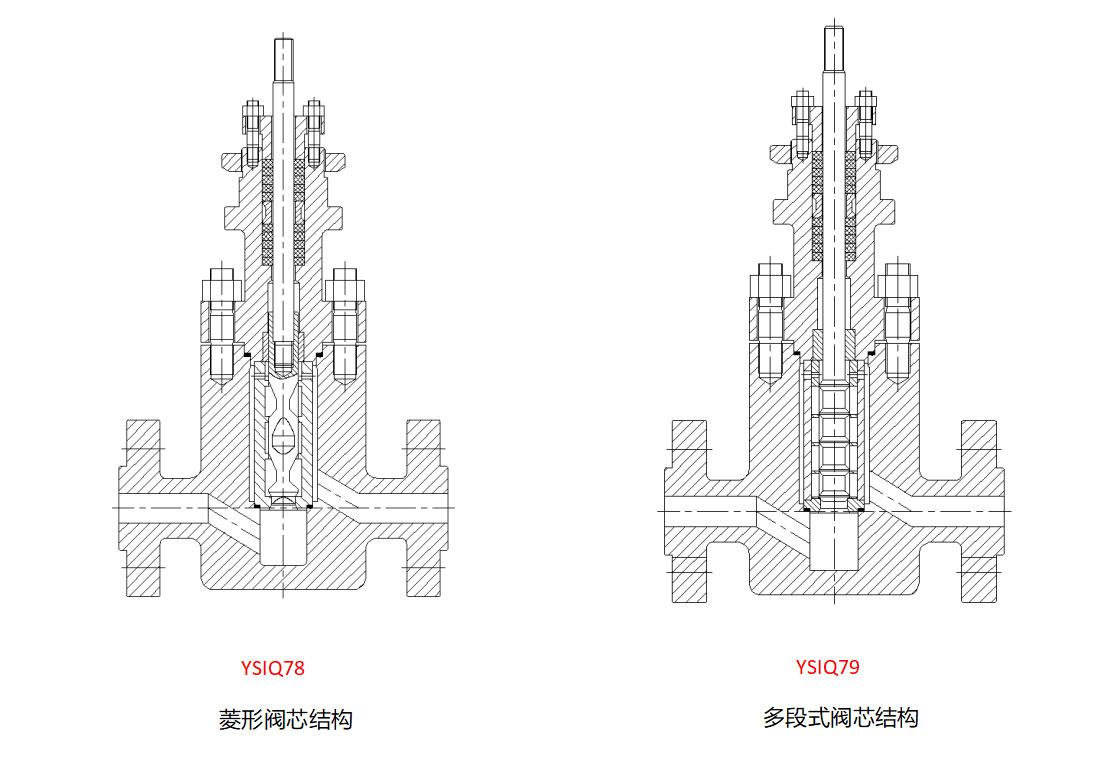

本系列調節閥。采用迷宮式流道和多級閥芯設計，結構緊湊，可在高溫高壓差條件下穩定工作。配用我公司設計的智能型執行機構可在現場隨意更換正反作用方式。并能對彈簧進行有效的防腐蝕保護，從而延長了執行機構的使用壽命。執行機構與智能閥門定位器采用了無管路連接，提高了調節閥的抗震性能、使用穩定性和調節精度。雙面均可使用的閥座與閥體壓緊式的連接方式，有效提高了閥門的密封等級和使用壽命，維護、維修極為方便，從而極大提高了調節閥的綜合性能。通過閥蓋結構形式的更換組合，可適用于各種高溫、零外漏的場合，滿足用戶不同的使用要求。

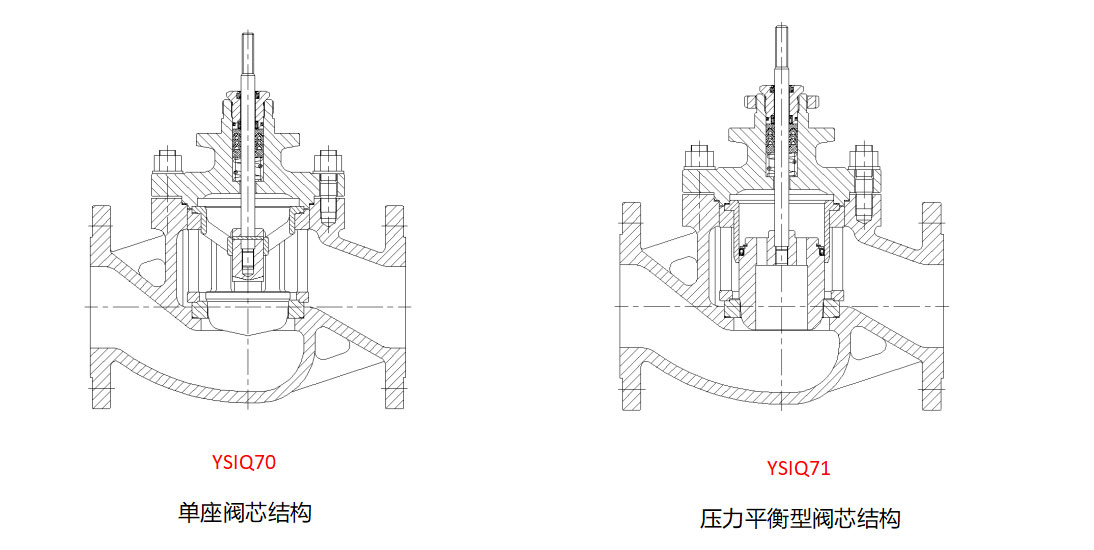

YSIQ70系列氣動智能型單座角形調節閥配用ZM10型多彈簧高強度執行機構和智能型閥門定位器；YSID70系列電動智能型單座角形調節閥配用智能型電動執行機構。

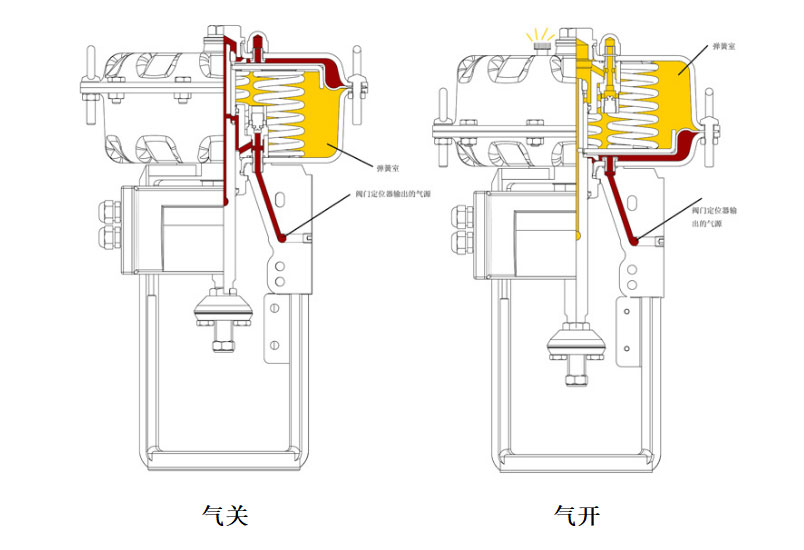

ZM10型多彈簧高強度執行機構采用模塊化設計，可在現場方便更換正、反作用形式，并能對彈簧進行有效的防腐蝕保護，從而延長了執行機構的使用壽命，方便了用戶的使用。執行機構與智能電氣閥門定位器的配套采用了無管路連接的設計，提高了調節閥的抗震性能、使用穩定性與調節精度，滿足對工況的精確調節。

本系列產品有標準型、散熱型、低溫型等多種型式。產品公稱壓力等級有PN（MPa）16.0、25.0、32.0（900lb、1500lb、2500lb）；閥體口徑范圍DN（mm）15～200（1/2”～8”）；適用流體溫度-196～+560℃范圍內多種檔次；泄漏量標準有Ⅳ級、Ⅴ級；流量特性有直線、等百分比。多種品種規格可供選擇。

氣動YSIQ70：

定位器接收標準電流信號或計算機信號，轉換為閥位設定值，執行機構的直線位移通過連接裝置轉換為角度位移，并由位置傳感器測得，反饋至微處理器。

微處理器將實際閥位反饋值和設定值進行比較，檢測到偏差后，根據偏差大小和方向輸出脈寬調制指令（PWM）到壓電閥，壓電閥按控制指令調節膜頭進氣量或排氣量。

電動YSID70：

標準電流信號或計算機信號經A/D轉換后，進入智能型電動執行機構的智能信號采集控制單元。

信號采集控制單元隨時檢測輸入信號和位置反饋信號，當兩個信號不平衡時，根據偏差大小和方向輸出脈寬調制指令（PWM）到雙向可控硅，使其導通并帶動電機向減小偏差的方向運轉，進而帶動減速機構并改變閥門的開度。

控制模式

控制模式采用PWM（Puise Width Modulation）驅動；

全速狀態：當控制偏差很大時，輸出連續信號；

中速狀態：當偏差不大時，輸出脈沖信號；

慢速微調：當偏差很小時，輸出更小的脈沖信號；

保持定位：當偏差小到閥門調節精度范圍內，沒有控制指令輸出。

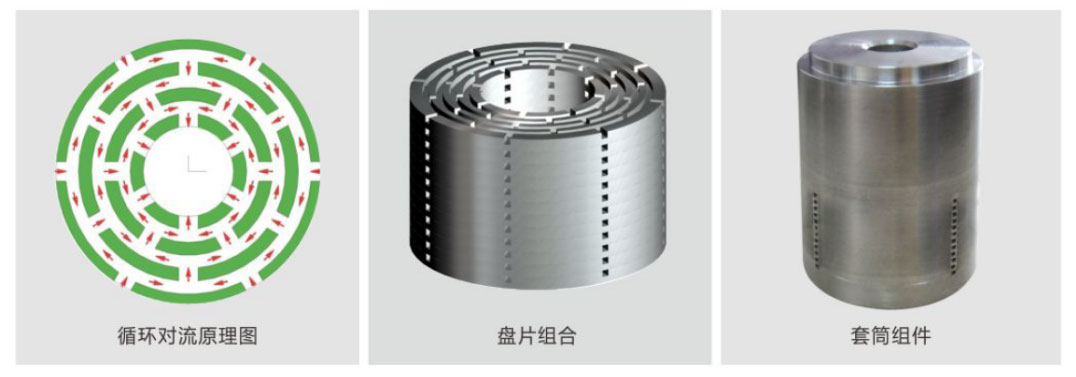

對沖環式迷宮結構是在多孔式抗汽蝕套筒閥和多段式節流原理的基礎上設計而成的，是高壓差抗汽蝕調節閥的一種新產品。該迷宮結構由多個對沖環盤片疊加而成，采用特殊的結構和工藝。與傳統迷宮結構相比工藝性更好，同時降壓、降噪效果更好。因采用對沖原理當介質通過盤片上的環槽時會產生撞擊、摩擦和旋渦從而消耗大量的能量，使壓力能夠更有效的降低，同樣的工況下能夠用更少的降壓級數來滿足使用要求。

*以上為常用材料，具體牌號以訂貨合同為準。

注：本產品性能指標高于GB/T4213-2008。
